立體車庫邊梁設備設備

　　被動放料 → 校平、成型→ 沖孔切斷→出料

　　放料機技術參數：

　　板料寬度：350~450 mm;材料厚度2~2.5mm;

　　料卷內徑：φ508mm; 內徑漲縮范圍ф480-520 mm;

　　料卷最大外徑:φ1200mm;承載重量：≤3T

　　校平部分

　　結構：被動式校平機(動力由成型主機提供)

　　工作輥數：上3下4，前帶一對夾送輥

　　機型：GY160型

　　成型道次：16道(輥)

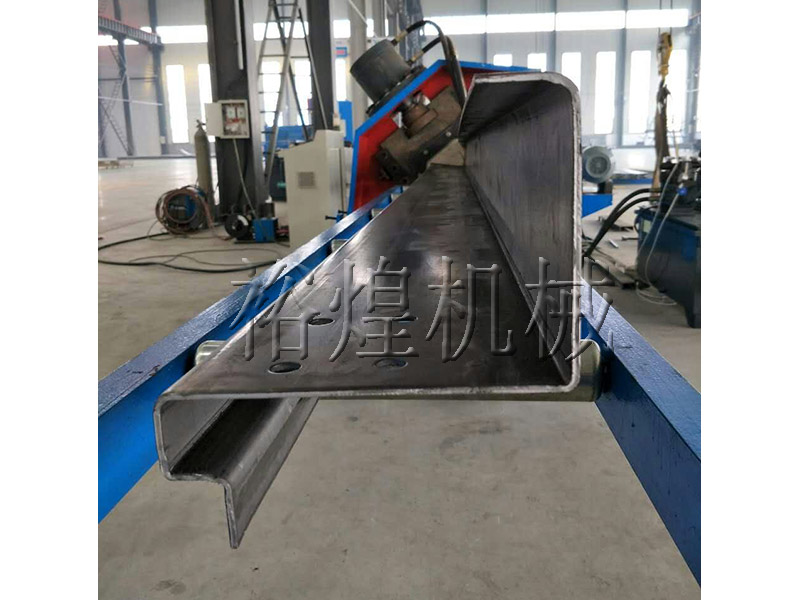

　　成型品種：見圖

　　成型機架:龍門牌坊式，齒輪箱傳動。

　　最大進料寬度：≤500mm

　　最大材料厚度：2.0 ~2.5mm

　　軋輥軸軸徑：φ80 mm

　　軋輥模具材質：Gcr15，淬火處理，HRC58-62°

　　成型模具：立體車庫浪板1套;

　　全套設備驅動功率：30KW
